振動臺芯片測試執行標準匯總

振動臺芯片測試的核心目的是驗證芯片（含半導體器件、集成電路）在振動環境下的結構完整性、信號穩定性及可靠性，規避運輸、安裝、工作過程中因振動導致的封裝開裂、引腳脫落、內部電路失效等問題，其執行標準分為國內國標、行業專用標準及國際標準三大類，覆蓋正弦、隨機等主流振動模式，適配不同類型芯片的測試需求，具體如下：

一、國內核心執行標準（適配國內芯片生產、檢測、合規）

1. 通用基礎標準：GB/T 2423系列，核心用于芯片振動可靠性測試，其中GB/T 2423.10-2019《環境試驗 第2部分：試驗方法 試驗Fc：振動（正弦）》規定正弦掃頻、定頻振動測試方法，適配芯片封裝結構強度測試；GB/T 2423.56-2023規定隨機振動試驗要求，可模擬芯片實際工作中的復雜無規則振動，貼合工業、消費電子類芯片測試場景。

2.半導體專用標準：GB/T 4937.36-2025《半導體器件 機械和氣候試驗方法 第36部分：穩態加速度》（即將于2026年7月實施），等同采用IEC 60749-36:2003，可配合振動臺測試，檢測芯片封裝、內部金屬化及引線系統的機械強度，可作為生產線非破壞性篩選試驗依據。此外，GB/T 4937系列其他相關部分，也明確了芯片振動測試的通用要求。

3.行業專用標準：針對車規、軍工等特殊領域芯片，可參考GB/T 30479-2013《光伏逆變器 技術條件》（光伏芯片）、GJB 150.16-86《軍用裝備環境試驗 振動試驗》（軍工芯片），明確振動幅值、頻率范圍及測試流程，確保芯片適配極端振動環境。

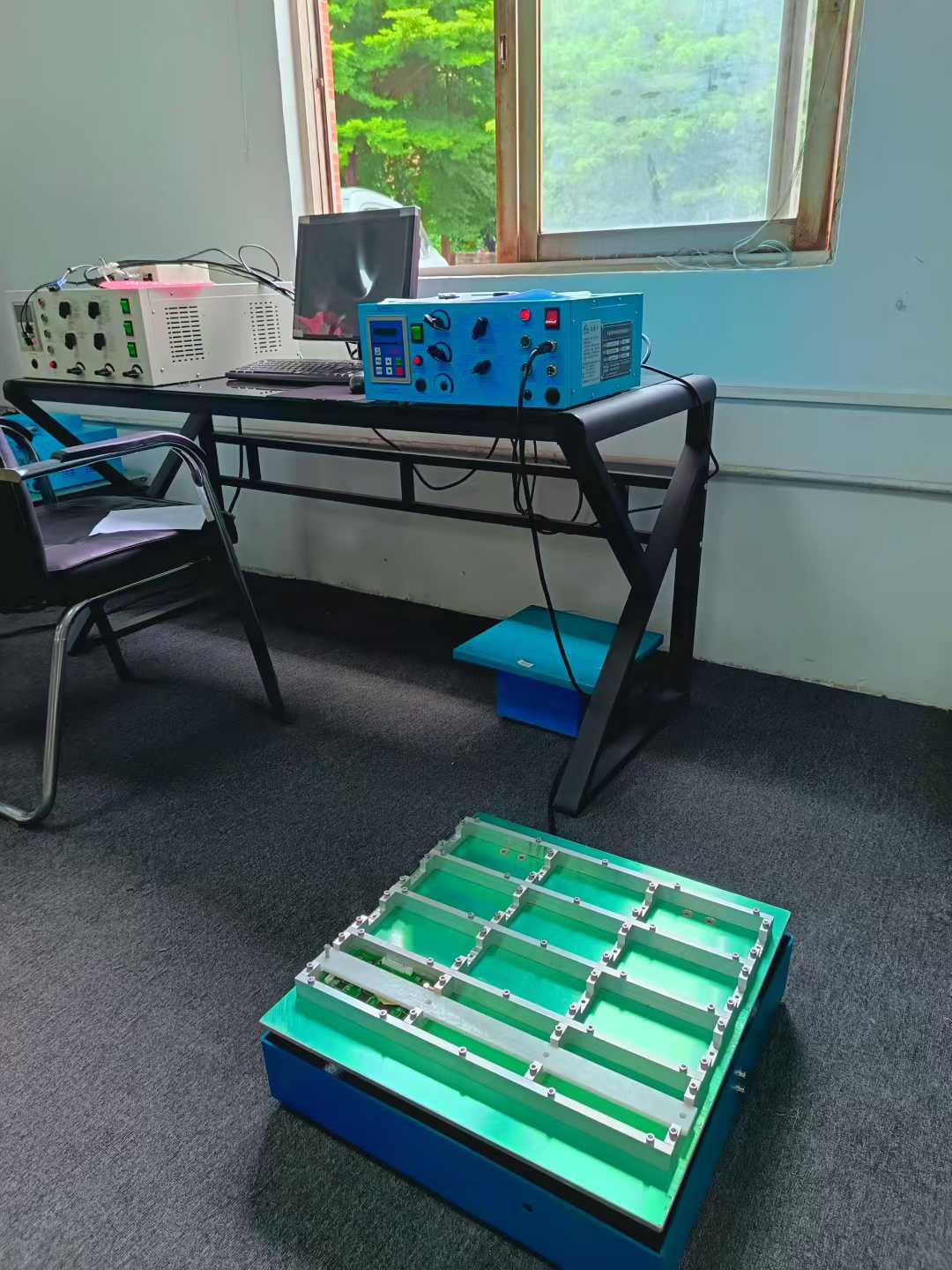

二、標準核心應用要點（貼合振動臺測試實操）1.  常規芯片測試（消費電子、工業級）：優先采用GB/T 2423.10/56、IEC 60068-2-6/64、JEDEC JESD22-B103E，振動模式以正弦掃頻（5-2000Hz）、隨機振動為主，加速度控制在20-30g，驗證芯片封裝及引腳可靠性。 2.  特殊領域芯片測試：車規芯片可額外參考AEC-Q100-004（振動相關），軍工芯片優先采用MIL-STD-883 Method 2005/2007，光伏、醫療芯片結合對應行業標準，確保測試貼合實際服役環境。 3.  測試共性要求：無論采用何種標準，振動臺測試時需將芯片剛性固定，確保引腳不受額外應力，測試后需通過10-20倍放大鏡檢查芯片封裝、引腳及密封處，無破損、松動即為合格，同時記錄振動參數及測試數據，確保可追溯。
